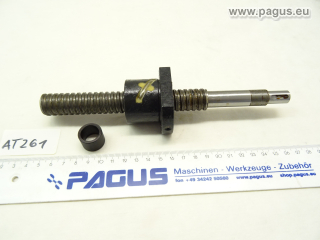

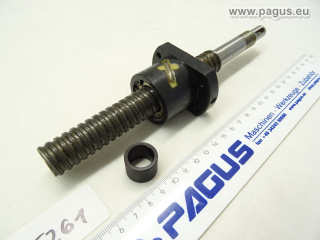

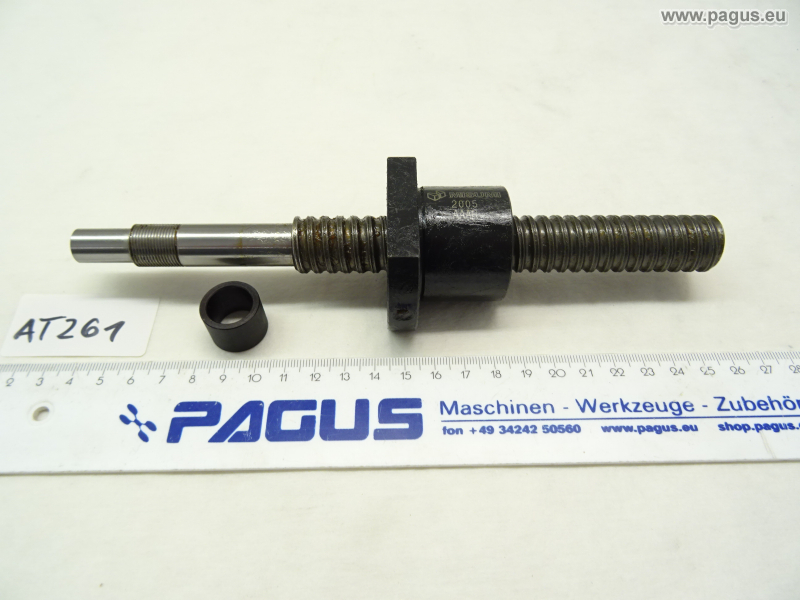

MISUMI Kugelgewindespindel

Kugelgewindespindel mit Mutter, Kugelgewindetrieb

MISUMI

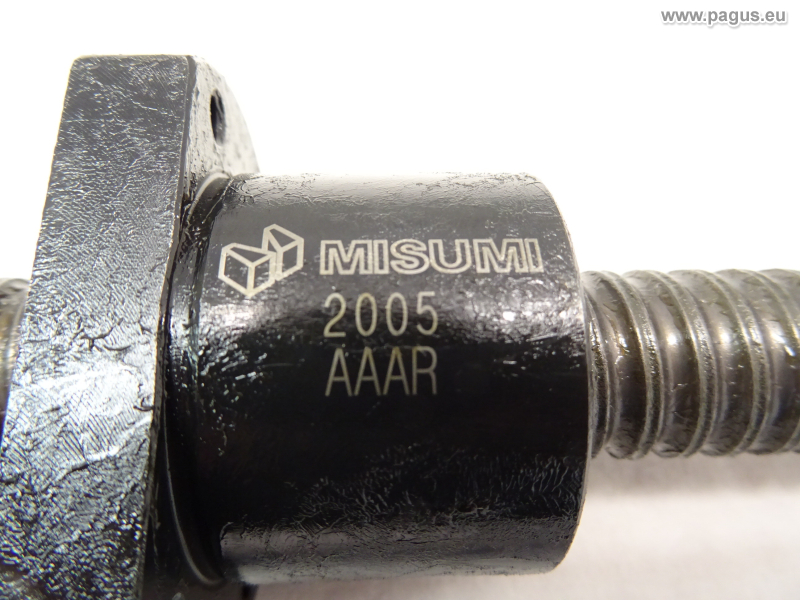

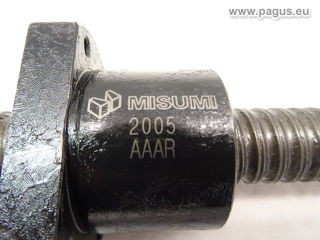

2005AAAR

Gewindelänge: 145 mm

Gewinde: Ø 20 mm

Steigung: 5 mm

Wellenstück: Ø 15 mm, Länge: 39 mm

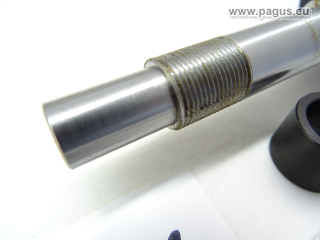

Gewinde: M15 x 1,0, Länge: 16 mm

Wellenstumpf: Ø 12 mm, Länge: 20 mm

Kugelmutter ( mit Flansch ): Durchmesser: Ø 40 mm, Länge ( ohne Flansch ): 30 mm

Flanschdurchmesser: Ø 60 mm, Breite: 10 mm

Lochkreisdurchmesser: Ø 50 mm

4x Bohrung: Ø 4,5 mm

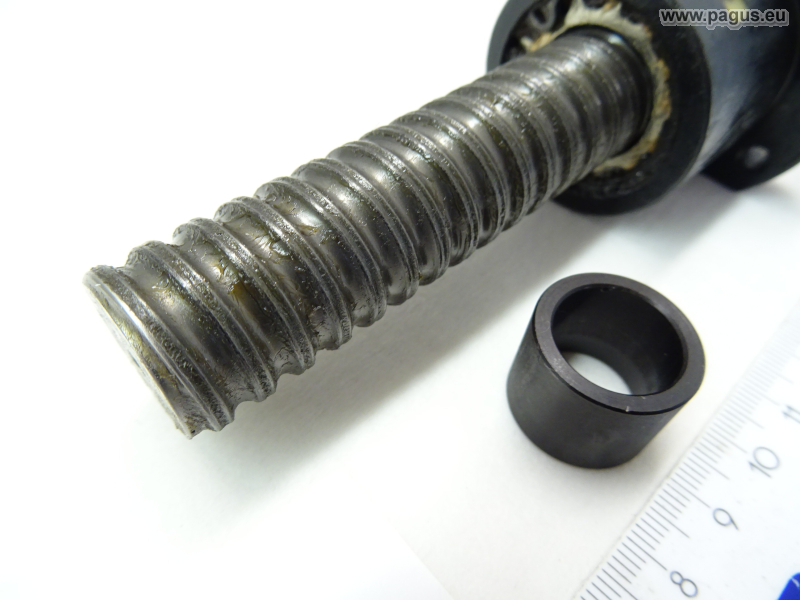

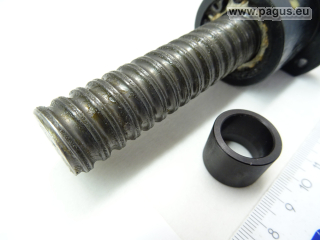

Buchse: Ø 15 / 20 mm, Länge: 15 mm

Neu !

Abmessungen ( Kugelgewindespindel ): 220 x 60 x 40 mm
