HYPROSTATIK Trapezgewindespindel

Trapezgewindespindel, Hydrostatische Trapezgewindespindel, Gewindespindel

HYPROSTATIK

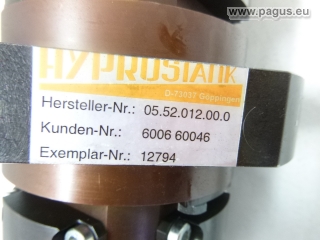

05.52.012.00.0

Gewindelänge: 925 mm

Gewinde: Ø 52 mm

Steigung: 20 mm

Flanschdurchmesser: Ø 140 mm

Lochkreisdurchmesser: Ø 120 mm

7x Gewindebohrung: M10 x 1,5

Muttergehäuse: Ø 100 mm, Länge: 250 mm

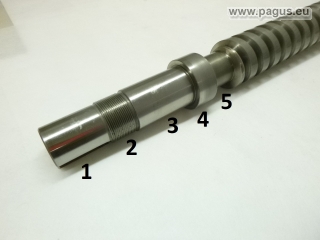

1 - Welle: Ø 36 x 45 mm, mit Nut (Breite: 10 mm, Länge: 45 mm )

2 - Gewinde: Ø 38 x 1,5 x 15 mm

3 - Welle: Ø 40 x 61 mm

4 - Lagersitz: Ø 52 x 22 mm

5 - Welle: Ø 35,5 x 30 mm

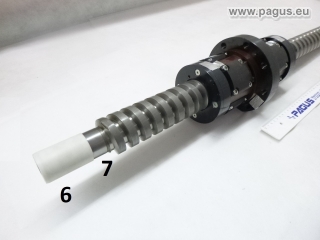

6 - Lagerbuchse: Ø 37 x 56 mm

7 - Welle: Ø 35 x 22 mm

Neu ! mit Unterlagen !

Abmessungen ( Gewindespindel ): 1190 x 140 x 130 mm

Abmessungen ( Verpackung ): 1500 x 160 x 160 mm
