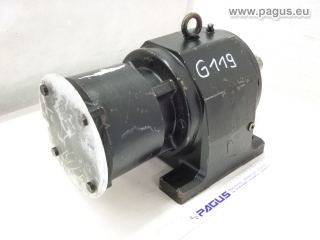

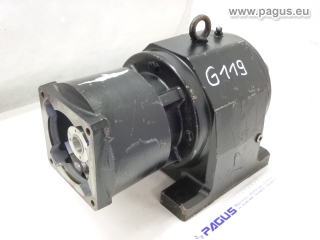

SEW Getriebe

Getriebe

SEW

R73

LQ140/1

i: 1 : 29,89

Wellendurchmesser ( Abtrieb ): Ø 40 mm

Wellenlänge: 80 mm

Nutbreite: 18 mm

Innengewinde ( Welle ): M16 x 2,0, Tiefe: 45 mm

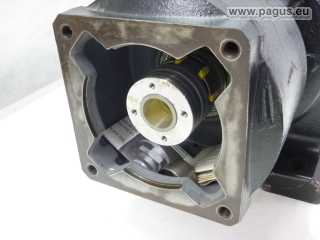

Hohlwellendurchmesser ( Antrieb ): Ø 24 mm, mit Redox-Kupplung

Flansch ( Abtrieb ): Ø 110 / 140 x 140 mm

Lochkreisdurchmesser: Ø 165 mm

4x Gewindebohrung: M10 x 1,5, Tiefe: 22 mm

Getriebefuß: 245 x 230 mm

Lochabstand ( parallel zur Welle ): 205 mm

Lochabstand ( quer zur Welle ): 170 mm

Lochdurchmesser: Ø 17,5 mm

Neu, mit Unterlagen !

Abmessungen: 470 x 240 x 290 mm
