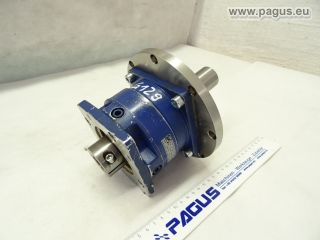

ALPHA Getriebe

Getriebe, Planetengetriebe

ALPHA

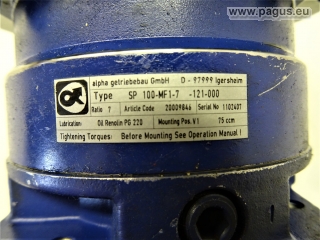

SP 100-MF1-7-121-000

Übersetzung ( i ): 7

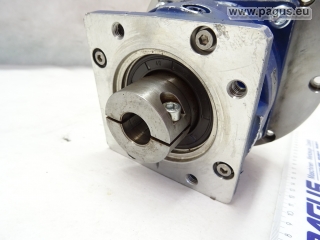

Eingang:

Kupplung für Wellendurchmesser: Ø 19 mm, Wellenlänge: 40 mm

Flansch: 100 x 100 / Ø 70 mm

Lochkreisdurchmesser: Ø 95 mm, 4x Gewindebohrung: M8 x 1,25

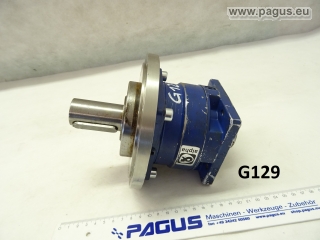

Ausgang:

Wellendurchmesser: Ø 32 mm, Wellenlänge: 58 mm, Nutbreite: 10 mm

Wellengewinde ( Innen ): M12 x 1,75, Tiefe: 40 mm

Flansch: 102 x 102 mm / Ø 90 mm

Lochkreisdurchmesser: Ø 120 mm, 4x Bohrung: Ø 9,0 mm

Adapterplatte ( Edelstahl ): Ø 159 / 136 / 90 mm

Lochkreisdurchmesser: Ø 147 mm, 8x Bohrung: Ø 6,5 mm

Material ( Gehäuse ): Stahl

gebraucht, geprüft !

Abmessungen: 195 x 160 x 160 mm
