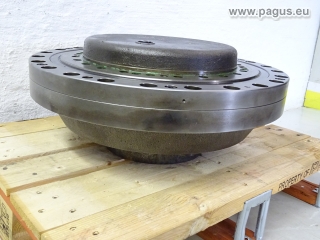

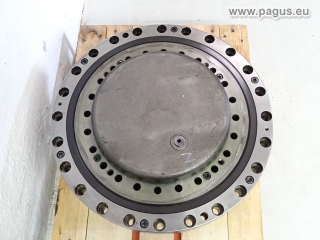

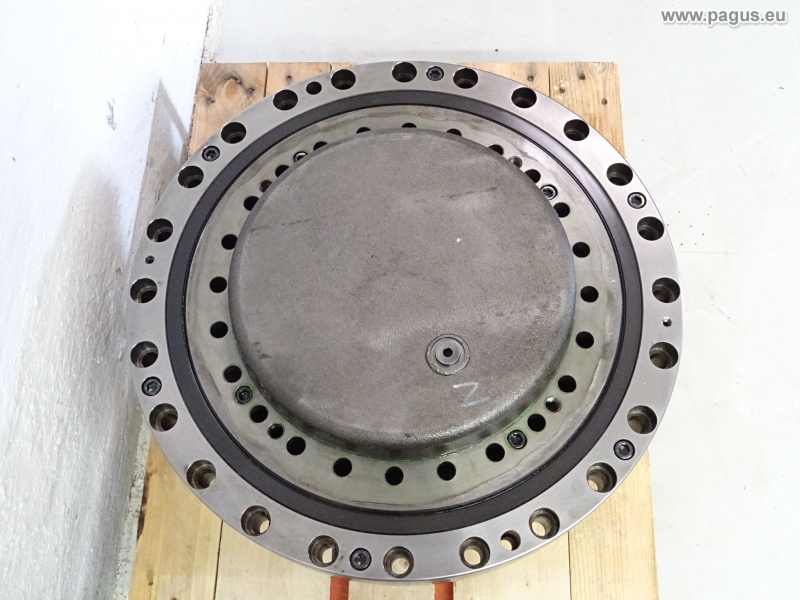

PAGUS Planetengetriebe

Planetengetriebe, Getriebe

PAGUS

Ø 570 x 255

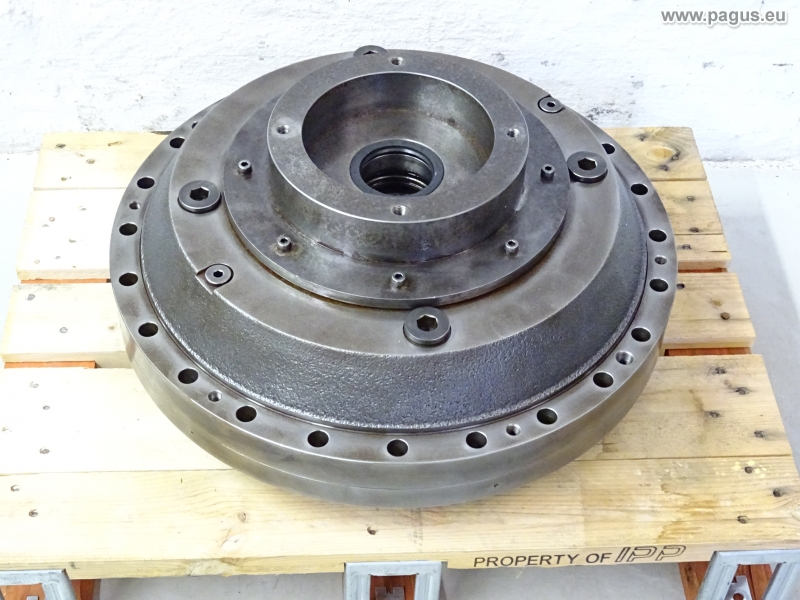

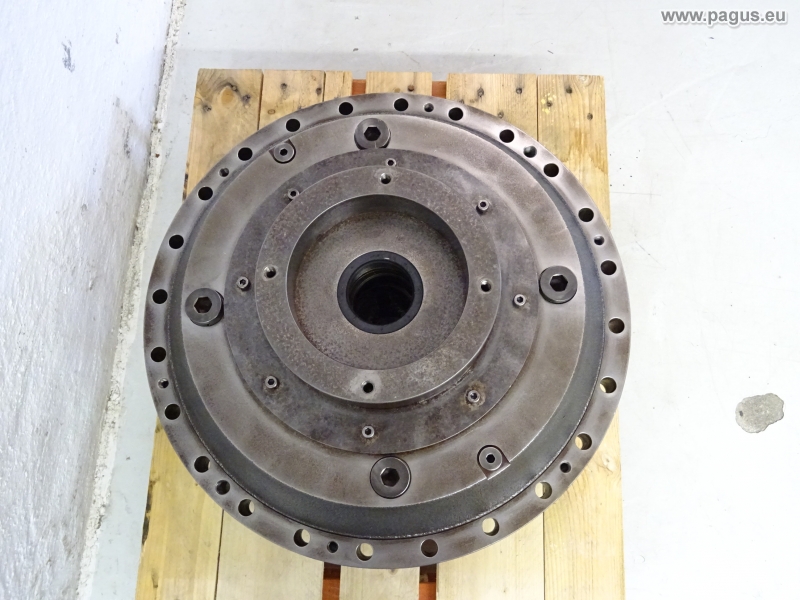

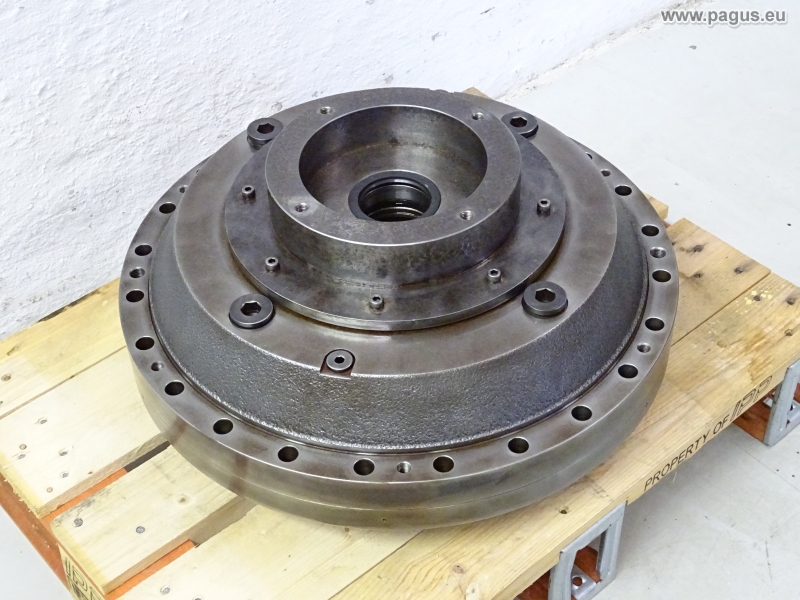

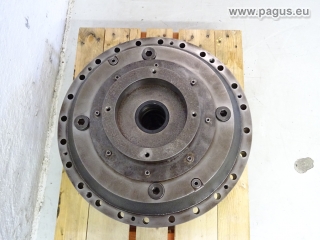

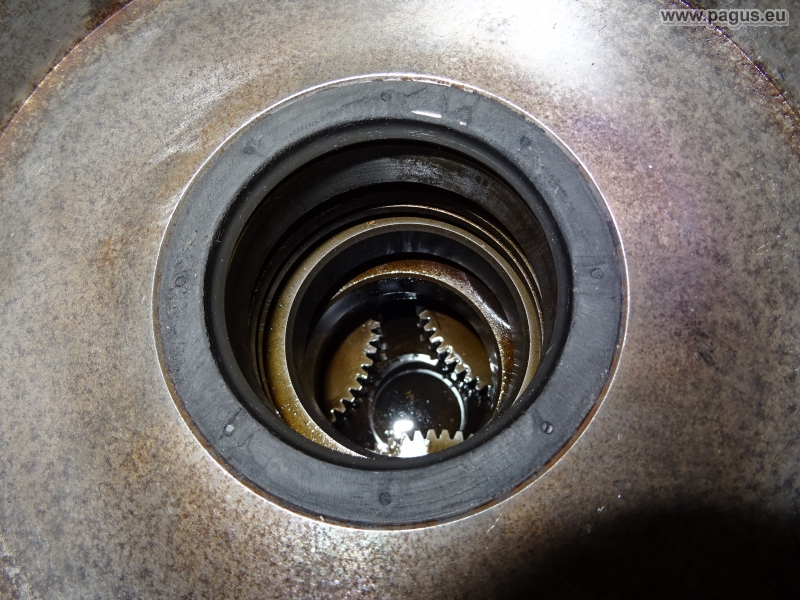

Antrieb:für Wellendurchmesser : Ø 72 mm

Flanschdurchmesser: Ø 180 / 245 mm

Lochkreisdurchmesser: Ø 215 mm

4x Gewindebohrung: M12 x 1,75, Tiefe: 30 mm

Gehäuse: Flanschdurchmesser: Ø 505 / 570 mm, Flanschstärke: 70 mm

Lochkreisdurchmesser: Ø 535 mm

24x Bohrung: Ø 18,1 mm, durchgängig, mit Sackloch: Ø 23 mm, Tiefe: 20 mm

6x Gewindebohrung: M12 x 1,75, Tiefe: 17 mm

2x Gewindebohrung: M16 x 2,0, durchgängig, Gewindelänge: 30 mm

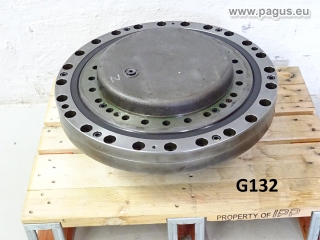

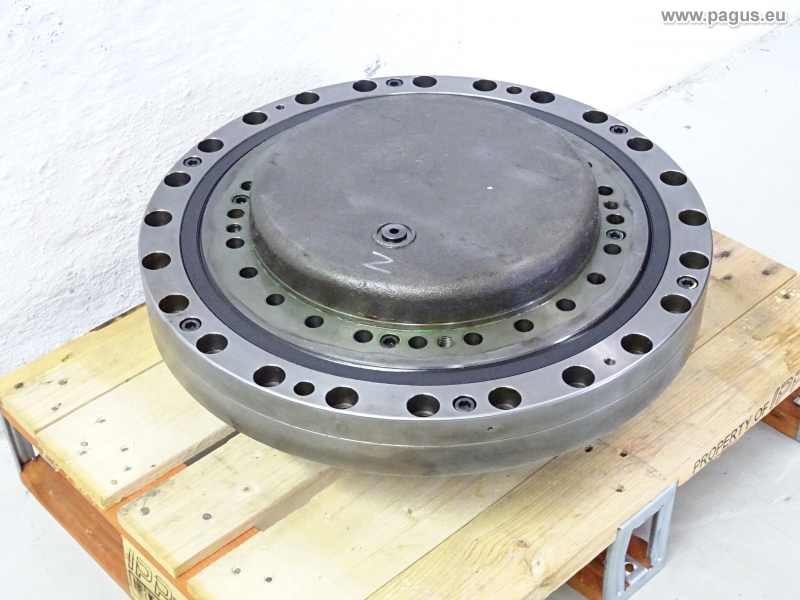

Abtrieb: Flanschdurchmesser: Ø 350 / 445 mm

Lochkreisdurchmesser: Ø 380 mm

24x Bohrung: Ø 18,1 mm, durchgängig

6x Gewindebohrung: M12 x 1,75, Tiefe: 17 mm

2x Gewindebohrung: M16 x 2,0, Tiefe: 20 mm

neuwertig, geprüft !

Abmessungen: 570 x 570 x 255 mm
