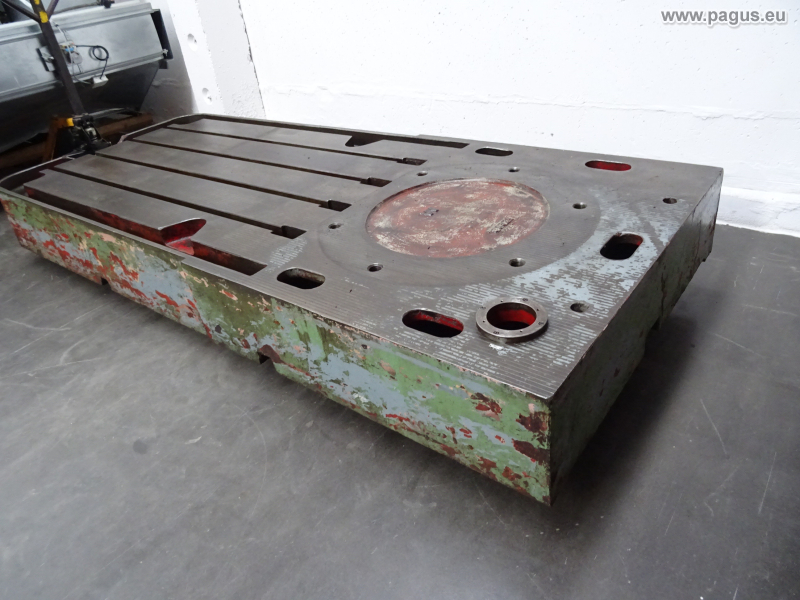

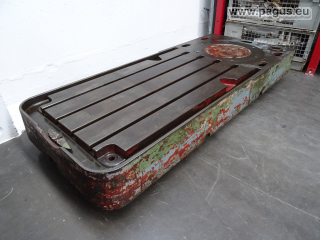

Grundplatte, für Radialbohrmaschine, Aufspannplatte
CSEPEL
RFH75
Aufspannfläche: 1700 x 940 mm
Höhe: 280 mm
Stegbreite: 157 mm, 3x 172 mm, 155 mm
Nutenbreite: 28 / 48 mm, Nutentiefe: 50 mm
Flansch für Säule: Ø 520 / 800 mm
Lochkreisdurchmesser: Ø 700 mm, 6x Gewindebohrung: M36 x 4, Tiefe: 100 mm
Flansch für Kühlmittelpumpe: Ø 100 / 145 mm
Lochkreisdurchmesser: Ø 115 mm, 6x Gewindebohrung: M6 x 1, Tiefe: 10 mm
Grundfläche: 2750 x 1155 mm
gebraucht, geprüft !
Abmessungen: 2750 x 1155 x 280 mm
